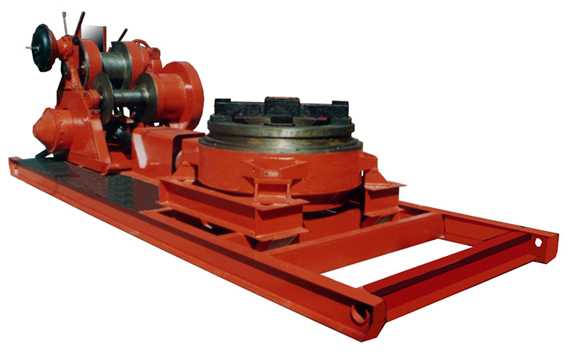

SPS600

SPS600水井鉆機主要應用于600米以內水文水井的鉆鑿與勘探，適用于土層、巖層、卵礫石層。該鉆機采用機械傳動，轉盤回轉驅動鉆具實現進尺，具有輸出扭矩大、提升能力強、轉速范圍寬等特點。鉆機有主副卷揚，鉆塔采用桁架式“A”型塔，或四角管塔，鉆機為散裝結構，分解性強，便于運輸。

SPS600ZD型水文水井鉆機為散裝的，轉盤式、機械傳動、機械操縱的水文水井鉆機，它具有以下特點：

1.鉆機工作時用泥漿做沖洗液，轉盤帶動鉆桿回轉鉆進，用卷揚機實現升降鉆具，下井管、起落鉆塔。用錨頭輪實現擰卸鉆具及輔助提升的要求。

2.鉆機配備兩種動力，柴油機和電動機。配電動機動力時用戶自配泥漿泵動力，用戶可根據需要選擇。

3.轉盤通孔直徑大。

鉆井深度	400；600
鉆桿直徑	∮89 ∮73
鉆孔直徑
開孔	****∮600
終孔	土層∮500
巖層	∮241
轉盤
型式	撥杠式帶孔口板
通孔直徑	∮605
扭矩(kN.m)	6.73；3.77；2.11
轉速(r/mim)正反	42；75；134
卷揚機
型式	行星式卷揚機
單繩提升能力(kN)	40； 23； 12.5
單繩提升速度(第三層)(m/s)	0.75； 1.32； 2.38
卷筒直徑	∮350
鋼絲繩直徑	∮20，∮21.5
鋼絲繩容量	100； 94
以水龍頭
通徑	∮70
高壓膠管通徑：(mm)	∮64
負荷能力(kN)	360
游動滑車
型式	3×3
負荷能力(kN)	180
鉆桿
主動鉆桿	108×108(方)×8000
孔內鉆桿	∮89×6500 ；∮89×9000 (用戶自備) ∮73×6500 ；∮73×9000 (用戶自備)
動力機
柴油機 4135AN	100HP/1500r/mim (含泥漿泵動力)
電動機 Y225S-4	37kW/1480r/min
泥漿泵
型號	BW-850型泥漿泵
排量(l/mim)	850 600
壓力(MPa)	2.0 3.0
采用電動機動力的用戶自配泥漿泵動力
鉆機的安裝輪廊尺寸	9200mm×2600mm×1800mm（長×寬×高）
